变形镜

Date:2025-03-10 丨 From:Theta Optics

变形镜，又称波前校正器，主要运用于各种自适应光学系统之中，它通过改变光波波前传输的光程或改变传输媒介的折射率来改变入射光波波前的相位结构，从而达到对光波波面相位进行校正的目的。

它由很多单元组合而成，每个单元都有自己独立的控制器，在外加电压控制下，可以改造波面的面形，作为波前校正器件校正波前误差，在自适应光学系统中起着极其重要的作用，是自适应光学系统中的重要部件之一。

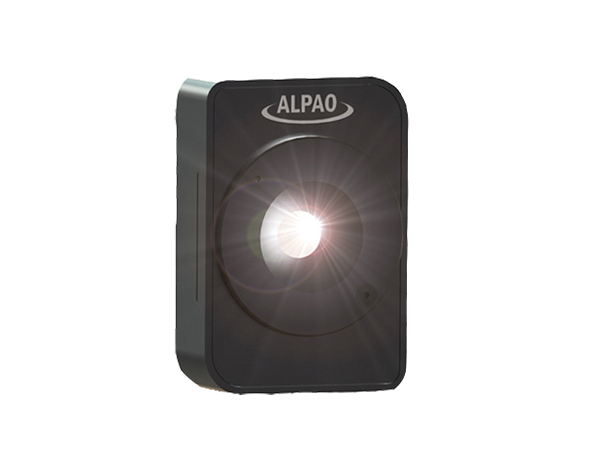

法国ALPAO生产的系列变形镜基于电磁原理。由通电音圈控制与镜面薄膜连接的磁体发生运动，进而改变镜面面形。ALPAO在自适应光学领域已累积超过10年经验。其产品参与的著名应用包括：实施于8.2米口径的Subaru望远镜上的multi-object adaptive optics (MOAO)项目，2014年获诺贝尔奖的Betzig实验室对斑马鱼大脑的成像，和39米E-ELT望远镜等。其中为E-ELT项目提供的一款变形镜达到12000单元！

产品优势

· 变形量大：最大波前倾斜变形量80 μm (峰谷值)

· 动态性能好：稳定时间可低至0.5 ms（达稳定值的+/-10%）

· 连续光学表面：填充率100%，更小光能损耗

· 表面平整度高：7 nm（闭环内，均方根值）亚纳

· 米级促动器控制精度

· 迟滞、非线性误差小：分别仅为2%和3%（DM系列）

· 提供SDK

· 工作温度范围大：-10至35℃（可提供-40℃时性能测试报告）

常规产品型号

型号	促动器数量	孔径直径（mm）	促动器间距（mm）	闭环中最佳平整度（RMS, nm）机械量	倾斜变形量(PV, μm)波前量	稳定时间(达到稳定值的+/-10%, ms)	镜面第一谐振频率（Hz）
DM69-08	69	5.6	0.8	7	80	1.5	400
DM69-15	69	10.5	1.5	7	60	0.8	800
DM69-25	69	17.5	2.5	7	40	1.5	600
DM69-50	69	35	5.0	25	40	1.5	600
DM97-08	97	72	0.8	7	80	1.5	400
DM97-15	97	13.5	1.5	7	60	0.8	800
DM97-25	97	22.5	2.5	7	40	1.5	600
DM97-50	97	45	5.0	25	40	1.5	600
DM192	192	21	1.5	7	15	0.5	2000
DM241	241	37.5	2.5	7	40	1.5	600
DM292	292	26	1.5	7	15	0.5	2000
DM468	468	33	1.5	7	12	0.5	1600
DM820	820	45	1.5	7	12	0.5	1600
DM3228	3228	93	1.5	7	10	0.5	1200

供货范围

· 变形镜

· 电子控制箱

· 可用于Labview®，Matlab®，C/C++和Python编程的SDK

定制项目

· 更大变形量

· 更快响应速度

· 更高表面光学质量

· 更高稳定度

· 其他镀膜：金、铝、介质膜

· 更长质保时间：2年

详情请咨询：刘工 15136188231
